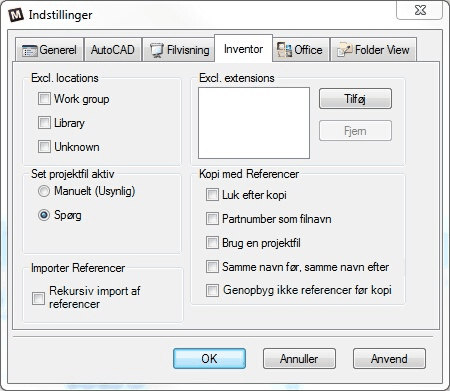

På fanen Inventor kan du bestemme hvordan projektfilen i Inventor styres af Mdoc samt hvordan kopi med referencer opfører sig.

Projektfilen

I gruppen Set projektfil aktiv kan du sætte op hvordan Mdoc styrer projektfilen i Inventor for dig. Hvis Inventor har en fil åben er det ikke muligt for Mdoc at skifte den aktive projektfil.

Manuelt

Betyder at du selv skal styrer projektfilen. Du kan f.eks. skifte projektfilen fra Inventor.

Spørg

Betyder at Mdoc prøver at finde en projektfil der matcher den Inventor fil der åbnes på navnet.

Hvis der ligger en projektfil med samme navn som filen der åbnes spørger Mdoc om denne fil skal sættes aktiv. Hvis du selv vil sætte en projektfil aktiv kan du højreklikke på en den og vælge Sæt projektfil aktiv.

Automatisk

Betyder at Mdoc prøver at finde en projektfil der matcher den Inventor fil der åbnes på navnet.

Hvis der ligger en projektfil med samme navn som filen der åbnes sættes den automatisk aktiv.

Du kan styre hvordan Mdoc styrer Inventor projektfilen og kopi med referencer.

Exclude locations

Når du bruger dialogen Kopi med referencer bliver filerne delt ind i grupper eller locations efter den sammenhæng de optræder. Her kan du vælge ikke at få vist visse filgrupper. Vil du f.eks. ikke kopiere library parts kan du vælge ikke at få dem vist i kopi dialogen.

Gruppen unknown er en gruppe filerne lægges i hvis de ikke passer i en af de andre grupper der er sat i projektfilen.

Exclude extensions

Her kan man tilføje og fjerne fil extensions for filer der ikke skal vises i panelet indgår i på dialogen kopi med referencer.

Man ønsker normalt kun at se tegningsfiler af undersamlinger og parter, ikke andre samlinger eller parter de indgår i.

Diverse indstillinger

Luk efter kopi

Du kan få dialogen kopi med referencer til at lukke automatisk efter en kopiering.

Partnumber som filnavn

Partnummeret i Inventorfilen rettes automatisk til det samme som filnavnet når der kopieres.

Samme navn, samme navn efter

Hvis en samling og en tegning har samme navn før kopieringen vil de også få samme navn efter kopieringen.

Brug en projektfil

Tidligere brugte man en projektfil pr. Inventor projekt men AutoDesk har skiftet strategi og anbefaler nu at man bruger en projektfil til alle projekter. Her kan man sætte Mdoc op til at bruge den strategi man arbejder efter. Det er vigtigt at denne indstilling står rigtigt da det har betydning for hvordan Kopi med referencer kopiere mappe strukturer.

Genopbyg ikke referencer

Det muligt at forebygge at reference strukturen bliver genopbygget inden kopi med referencer bliver udført.

Rekursivt opbygning af referencer

Det er muligt at få Mdoc til at opbygge referencer rekursivt, således at alle referencer i hele assembly strukturen bliver fundet.
